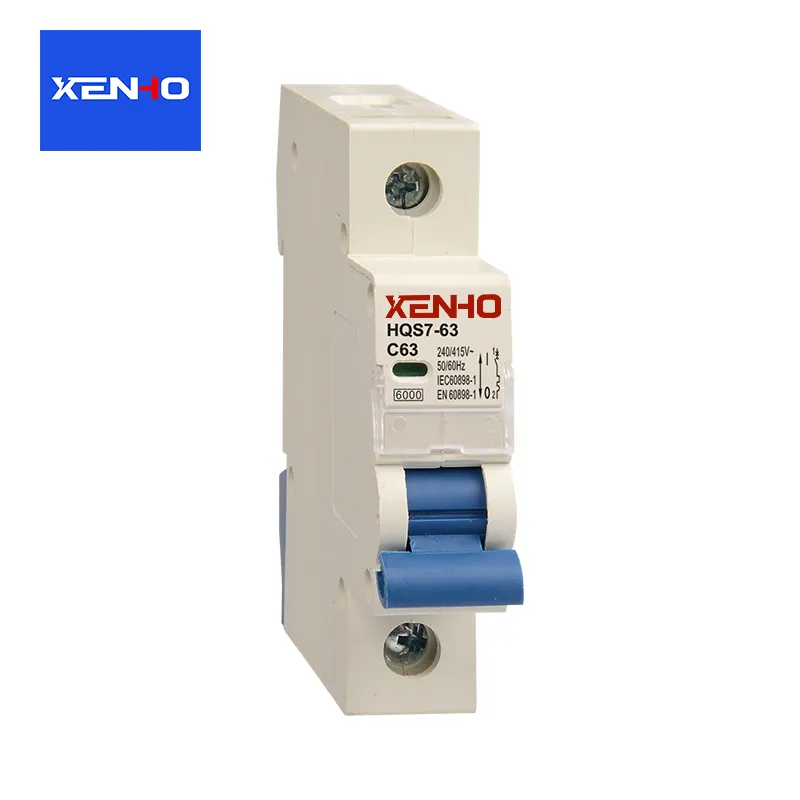

Che cos'è un interruttore automatico CC e come scegliere quello giusto?

A Interruttore automatico CCprotegge i circuiti elettrici a corrente continua dalla corrente eccessiva e, a seconda della versione, dai cortocircuiti. A differenza dei sistemi CA, i sistemi CC non hanno un passaggio naturale per lo zero della corrente ogni mezzo ciclo, rendendo l'interruzione dell'arco più impegnativa. Questa guida spiega il funzionamento degli interruttori automatici CC, i tipi principali, i valori nominali essenziali, i requisiti applicativi, le considerazioni sull'installazione, gli errori di acquisto comuni e le pratiche di manutenzione per aiutare gli acquirenti a selezionare la protezione adeguata per i loro sistemi elettrici.

1. Che cos'è un interruttore automatico CC?

A Interruttore automatico CCè un dispositivo di protezione elettrica progettato per interrompere la corrente continua quando un circuito presenta un sovraccarico, un cortocircuito o un'altra condizione di guasto specificata. Aprendo il circuito, aiuta a proteggere cavi, apparecchiature elettriche, componenti di conversione di potenza e carichi collegati da correnti potenzialmente dannose.

La corrente continua scorre principalmente in una direzione. Viene comunemente fornito da batterie, pannelli fotovoltaici, celle a combustibile e alimentatori CC. Poiché queste tecnologie diventano sempre più importanti nei moderni sistemi energetici e industriali, la protezione affidabile del circuito CC è diventata una parte essenziale della progettazione del sistema elettrico.

Perché la protezione del circuito CC è importante?

Una corrente eccessiva può surriscaldare i conduttori, danneggiare l'isolamento, deteriorare i componenti elettronici e creare rischi di incendio. Un interruttore correttamente selezionato limita la durata della corrente di guasto disconnettendo il circuito interessato in base alle sue caratteristiche operative progettate.

• Protezione dell'attrezzatura:Aiuta a prevenire danni a batterie, inverter, controller e altri dispositivi collegati.
• Protezione del cavo:Riduce il rischio di surriscaldamento del conduttore quando il dispositivo di protezione è correttamente coordinato con la classificazione del cavo.
• Continuità operativa:Consente di isolare i guasti in modo che i circuiti non interessati possano continuare a funzionare dove l'architettura del sistema lo consente.
• Comodità di manutenzione:Fornisce un mezzo di isolamento del circuito quando il dispositivo è adatto a tale scopo e utilizzato secondo le relative istruzioni.
• Sicurezza del sistema:Supporta una strategia di protezione coordinata insieme alla messa a terra, all'isolamento e ad altre protezioni elettriche.

Un interruttore automatico non è di per sé una soluzione di sicurezza completa. Una protezione efficace dipende anche dalla corretta progettazione del sistema, dal cablaggio adeguato, dai calcoli appropriati della corrente di guasto e dalla conformità alle normative elettriche applicabili.

2. Come funziona un interruttore automatico CC?

Un interruttore automatico CC monitora la corrente che scorre attraverso un circuito e interrompe la corrente quando il suo meccanismo operativo rileva un guasto qualificante. Il processo esatto dipende dalla struttura dell'interruttore, dalle caratteristiche di intervento e dall'applicazione prevista.

Protezione da sovraccarico

Un sovraccarico si verifica quando un circuito trasporta più corrente del previsto per un periodo prolungato. Ad esempio, un alimentatore CC industriale potrebbe funzionare al di sopra del carico previsto a causa di una domanda eccessiva o di un componente malfunzionante.

Molti interruttori automatici CC miniaturizzati utilizzano un meccanismo di sgancio termico. La corrente in eccesso riscalda un elemento bimetallico finché non si piega sufficientemente per rilasciare il meccanismo di sgancio. Questa risposta è generalmente dipendente dal tempo: un sovraccarico moderato può richiedere più tempo per intervenire rispetto a un sovraccarico molto maggiore.

Protezione da cortocircuito

Un cortocircuito crea un percorso involontario a bassa resistenza che può produrre una corrente estremamente elevata. Molti interruttori magnetotermici incorporano un meccanismo di sgancio magnetico che risponde rapidamente all'elevata corrente di guasto. Gli interruttori elettronici possono invece utilizzare sensori e circuiti di controllo per rilevare condizioni di guasto specifiche e avviare l'interruzione.

L'interruttore deve avere una tensione nominale CC adeguata e un potere di interruzione CC sufficiente per la corrente di guasto prevista nel punto di installazione. Una corrente nominale elevata da sola non dimostra che un dispositivo possa interrompere in sicurezza un cortocircuito.

Interruzione dell'arco

Quando i contatti si separano mentre scorre corrente, tra loro può formarsi un arco elettrico. Nei circuiti CA, la corrente passa naturalmente attraverso lo zero durante ogni ciclo, aiutando l'estinzione dell'arco. La corrente CC non fornisce gli stessi passaggi per lo zero ricorrenti in normali condizioni stazionarie.

Per questo motivo, gli interruttori automatici CC possono utilizzare disposizioni di contatti appositamente progettate, scivoli d'arco, sistemi di spegnimento dell'arco magnetico o altre strutture di controllo dell'arco. Queste funzionalità aiutano ad allungare, raffreddare, dividere o estinguere l'arco in modo che il circuito possa essere interrotto in sicurezza entro le condizioni operative nominali del dispositivo.

3. In cosa differisce un interruttore automatico CC da un interruttore CA?

Gli interruttori automatici CC e CA condividono lo stesso scopo di base, ma i loro requisiti di interruzione possono differire in modo significativo. Selezionare un dispositivo solo perché la sua corrente nominale corrisponde al circuito può comportare una protezione inadeguata.

Alcuni interruttori sono certificati sia per il funzionamento CA che CC, ma i loro valori nominali e le configurazioni consentite potrebbero differire. Un prodotto a doppia classificazione deve essere installato in base ai valori nominali specifici e agli schemi elettrici forniti dal produttore.

4. Quali tipi di interruttori automatici CC sono disponibili?

L'interruttore CC più appropriato dipende dal carico, dalle caratteristiche del guasto, dal tempo di risposta richiesto, dallo spazio disponibile e dalla strategia di manutenzione. Comprendere i principali design aiuta gli acquirenti a confrontare i prodotti in modo più accurato.

Interruttori magnetotermici CC

Gli interruttori magnetotermici combinano la protezione da sovraccarico termico con la protezione da cortocircuito magnetico. Sono comunemente considerati per quadri di distribuzione CC, circuiti di controllo e applicazioni industriali selezionate.

• Fornire due forme complementari di protezione da sovracorrente.
• Può essere adatto per un'ampia gamma di requisiti di distribuzione di routine.
• Richiedono un'attenta verifica delle curve di intervento e dei valori di interruzione CC.

Interruttori elettronici CC

I progetti elettronici utilizzano sensori di corrente e circuiti di controllo elettronici per rilevare condizioni di guasto specifiche. A seconda del prodotto, possono fornire soglie di protezione regolabili, indicazione di stato, monitoraggio remoto o funzioni di comunicazione.

Queste funzionalità possono essere preziose in strutture e sistemi automatizzati in cui i tempi di inattività sono costosi. Tuttavia, gli acquirenti devono verificare se il prodotto è un interruttore meccanico convenzionale, un interruttore di protezione elettronico o un dispositivo a stato solido, poiché i metodi di interruzione e il comportamento in caso di guasto possono differire.

Interruttori automatici CC miniaturizzati

Gli interruttori automatici miniaturizzati sono dispositivi compatti utilizzati in appropriate applicazioni di distribuzione CC a bassa tensione. Il loro ingombro ridotto può semplificare la disposizione dei pannelli, ma la loro idoneità dipende comunque dalla tensione nominale, dal potere di interruzione, dalla disposizione dei poli e dalla configurazione CC approvata dal produttore.

Interruttori automatici CC industriali e scatolati

Sono disponibili interruttori scatolati e altri interruttori industriali per sistemi con livelli di corrente, condizioni di guasto o requisiti di installazione più impegnativi. A seconda del modello, possono offrire impostazioni di intervento regolabili, accessori, contatti ausiliari e integrazione con quadri industriali.

Dispositivi di protezione CC specializzati

Gli impianti solari fotovoltaici, i sistemi di accumulo dell'energia delle batterie, le apparecchiature di ricarica dei veicoli elettrici e altre applicazioni energetiche possono richiedere dispositivi di protezione progettati per caratteristiche elettriche specifiche. Ad esempio, i circuiti fotovoltaici possono sperimentare archi CC sostenuti, mentre le batterie possono fornire correnti di guasto molto elevate.

Un'applicazione specializzata non richiede automaticamente una particolare categoria di interruttori. La soluzione appropriata deve essere stabilita dalla progettazione del sistema, dagli standard applicabili, dalle istruzioni sulle apparecchiature e dalla valutazione della corrente di guasto.

5. Dove vengono utilizzati gli interruttori automatici CC?

Gli interruttori automatici CC vengono utilizzati ovunque l'alimentazione in corrente continua richieda una protezione da sovracorrente controllata e un isolamento affidabile. Le condizioni operative variano considerevolmente tra le applicazioni, quindi un dispositivo adatto per un'installazione potrebbe non essere adatto per un'altra.

Sistemi solari fotovoltaici

Le installazioni solari utilizzano la protezione CC in circuiti appropriati relativi ad array, combinatori e inverter. L'apparecchiatura selezionata deve tenere conto della tensione massima del sistema, della corrente di guasto disponibile, dell'esposizione ambientale e dei requisiti specifici del circuito fotovoltaico.

Stoccaggio dell'energia della batteria

I sistemi batteria possono fornire una notevole corrente di guasto, in particolare quando più celle o moduli batteria sono collegati in parallelo. La scelta della protezione dovrebbe considerare la chimica della batteria, la tensione del sistema, la corrente di cortocircuito disponibile, il dimensionamento dei conduttori e il coordinamento con i sistemi di gestione e isolamento della batteria.

Automazione e controllo industriale

I pannelli di controllo industriali spesso distribuiscono l'alimentazione CC a sensori, relè, attuatori, controller e apparecchiature di comunicazione. Una protezione adeguata può aiutare a isolare un ramo difettoso senza interrompere inutilmente tutti i dispositivi collegati, a condizione che lo schema di protezione sia adeguatamente coordinato.

Telecomunicazioni e infrastruttura dati

Gli impianti di telecomunicazione e alcuni sistemi di infrastruttura dati utilizzano la distribuzione dell'alimentazione CC per le apparecchiature di rete e le forniture di backup. I requisiti di elevata disponibilità rendono particolarmente importanti l’isolamento prevedibile dei guasti e un adeguato coordinamento delle apparecchiature.

Veicoli elettrici e infrastrutture di ricarica

I sistemi di veicoli elettrici e gli impianti di ricarica implicano livelli di tensione, profili di corrente e requisiti di sicurezza specifici. I dispositivi di protezione devono essere selezionati per la loro posizione prevista nel sistema e devono soddisfare gli standard di prodotto applicabili e i requisiti di installazione.

6. Come si sceglie l'interruttore automatico CC giusto?

Scegliere un interruttore CC non è semplicemente questione di adattare il suo amperaggio al carico. Gli acquirenti devono valutare l'intero sistema elettrico, verificare la documentazione tecnica del prodotto e confermare che il dispositivo selezionato è adatto alle effettive condizioni di guasto.

Passaggio 1: verificare la tensione del sistema

Identificare la tensione CC massima che l'interruttore può sperimentare, comprese le condizioni operative e di sistema rilevanti. La tensione nominale deve essere sufficiente per il circuito e la disposizione dei poli consentita deve corrispondere alle istruzioni del produttore.

In alcuni progetti, è possibile collegare più poli in serie per ottenere una tensione CC specifica. Ciò è consentito solo se esplicitamente supportato dal produttore e installato secondo lo schema elettrico specificato. Il collegamento dei poli in serie non aumenta automaticamente la tensione nominale approvata del dispositivo.

Passaggio 2: determinare la corrente nominale richiesta

Calcolare la corrente continua prevista e considerare le caratteristiche del carico, la portata del conduttore, la temperatura ambiente, le condizioni della custodia e i codici elettrici applicabili. Anche i carichi con correnti transitorie o di avvio significative possono richiedere una caratteristica di intervento adeguata.

La classificazione dell'interruttore deve proteggere i conduttori e le apparecchiature associati pur rispettando le normali condizioni operative. La semplice selezione di una corrente nominale più elevata per evitare interventi intempestivi può compromettere la protezione se il cablaggio e le apparecchiature non sono dimensionati di conseguenza.

Passaggio 3: verificare la capacità di interruzione CC

Il potere di interruzione è una delle specifiche più importanti da rivedere. Indica la corrente di guasto massima che un interruttore è progettato e valutato per interrompere in condizioni di prova specificate.

Determinare la corrente di cortocircuito prevista nel punto di installazione e verificare che il valore nominale di interruzione CC dell'interruttore sia sufficiente alla tensione e alla configurazione previste. I sistemi batteria, ad esempio, possono richiedere particolare attenzione perché la loro corrente di guasto disponibile può essere elevata.

Passaggio 4: selezionare il numero corretto di poli

Le configurazioni unipolari, bipolari e altre servono diverse disposizioni di circuito. La scelta corretta dipende dal metodo di messa a terra del sistema, dai conduttori da scollegare e dalle norme elettriche applicabili.

Non dare per scontato che ogni conduttore debba essere commutato allo stesso modo in tutti i sistemi CC. Confermare i requisiti per la particolare applicazione e se il dispositivo è approvato per la disposizione di commutazione proposta.

Passaggio 5: verificare le caratteristiche e il coordinamento del viaggio

Rivedere la curva tempo-corrente del produttore e le caratteristiche del carico collegato. La protezione deve rispondere con sufficiente rapidità per proteggere conduttori e apparecchiature evitando spostamenti inutili durante il normale funzionamento.

Nei sistemi con più dispositivi di protezione, il coordinamento aiuta a garantire che il dispositivo più vicino al guasto intervenga quando possibile. La selettività effettiva dipende dal comportamento tempo-corrente dei dispositivi, dai livelli di guasto e dai dati di coordinamento del produttore.

Passaggio 6: valutare le condizioni ambientali

La temperatura, l'umidità, la polvere, le vibrazioni, la corrosione e la ventilazione dell'involucro possono influire sull'idoneità e sulle prestazioni delle apparecchiature elettriche. Le installazioni solari esterne e gli ambienti industriali possono richiedere involucri adeguati, protezione dall'ingresso e declassamento della temperatura.

Passaggio 7: verificare gli standard e la documentazione

Controllare gli standard di prodotto applicabili, i requisiti di certificazione, le istruzioni di installazione e la documentazione tecnica. A seconda del dispositivo e del mercato, gli standard pertinenti possono includere IEC 60947-2 per gli interruttori automatici applicabili, IEC 60898-2 per gli interruttori automatici CA/CC applicabili o UL 489 per gli interruttori automatici scatolati coperti e prodotti correlati. L'applicabilità dipende dalla categoria del prodotto e dall'ambito di certificazione.

Gli acquirenti devono richiedere la scheda tecnica del modello esatto, la tensione CC nominale, la corrente nominale, il potere di interruzione, la configurazione dei poli approvata, la curva di intervento e le informazioni di certificazione pertinenti prima di effettuare un ordine.

7. Quali errori dovrebbero evitare gli acquirenti?

Molti problemi di protezione dei circuiti hanno origine durante la specifica, l'approvvigionamento o l'integrazione del sistema piuttosto che durante il normale funzionamento. Riconoscere gli errori comuni può ridurre i costi inutili e migliorare l’affidabilità dell’installazione.

Scelta di un interruttore basata solo sull'amperaggio

Due dispositivi con la stessa corrente nominale possono avere valori di tensione, poteri di interruzione, curve di intervento e applicazioni consentite diversi. Confronta le specifiche complete anziché fare affidamento su un singolo numero.

Utilizzo di un prodotto solo CA in un circuito CC

Una classificazione CA non stabilisce che un interruttore possa interrompere in sicurezza la CC. Verificare la potenza DC esplicita e la configurazione operativa consentita nella documentazione del produttore.

Ignorare la corrente di guasto disponibile

Un dispositivo con potere di interruzione insufficiente potrebbe non essere in grado di interrompere il guasto in modo sicuro. Ciò è particolarmente importante nei circuiti alimentati a batteria e in altri sistemi in grado di fornire un'elevata corrente di cortocircuito.

Considerazione dei requisiti sui poli e sulla polarità

Alcuni interruttori CC specificano connessioni sensibili alla polarità o particolari disposizioni dei poli in serie. Invertire le connessioni o modificare la configurazione senza autorizzazione può influire sulle prestazioni di interruzione e compromettere la sicurezza.

Non riuscire a considerare i futuri cambiamenti del sistema

Gli aumenti pianificati della capacità della batteria, le stringhe fotovoltaiche aggiuntive o le modifiche all'architettura di distribuzione possono influenzare la tensione, la corrente e i livelli di guasto del sistema. Rivedere i requisiti di espansione prevedibili prima di finalizzare le specifiche, senza sostituire la protezione futura con un'adeguata progettazione della protezione attuale.

Accettare documentazione tecnica incompleta

Le schede tecniche incomplete rendono difficile confrontare i prodotti in modo obiettivo. I team di approvvigionamento dovrebbero richiedere informazioni verificabili specifiche del modello e chiarire eventuali classificazioni o dettagli di certificazione mancanti prima di approvare un prodotto.

8. Quali sono le principali pratiche di installazione e manutenzione?

Anche un interruttore DC correttamente selezionato può funzionare male se installato in modo errato o mantenuto in condizioni inadeguate. L'installazione e la manutenzione devono essere eseguite da personale qualificato in conformità con le istruzioni del produttore e le normative applicabili.

Migliori pratiche di installazione

• Isolare la fonte di alimentazione:Seguire le procedure di blocco e verifica approvate prima di intervenire sul circuito. Ricordare che batterie e moduli fotovoltaici possono rimanere sotto tensione in determinate condizioni.
• Seguire lo schema elettrico:Rispettare l'assegnazione dei terminali, i contrassegni di polarità e qualsiasi disposizione specificata dei poli in serie.
• Utilizzare conduttori idonei:Verificare le dimensioni dei cavi, i valori di isolamento, la compatibilità dei terminali e la preparazione dei conduttori.
• Applicare la coppia specificata:Stringere i terminali alla coppia dichiarata dal produttore per ridurre il rischio di collegamenti allentati e surriscaldamento.
• Mantenere la protezione dell'ambiente:Installare l'interruttore in una custodia adatta all'ambiente e rispettare i requisiti di ventilazione e spazio libero.
• Verificare l'installazione completata:Prima di alimentare il circuito, eseguire le ispezioni e i test richiesti dalla progettazione del sistema, dalle istruzioni del prodotto e dalle normative applicabili.

Ispezione di routine e risoluzione dei problemi

Gli intervalli di ispezione dovrebbero riflettere le raccomandazioni del produttore dell'apparecchiatura, l'ambiente operativo e la criticità dell'installazione. I registri di manutenzione aiutano a identificare i problemi ricorrenti e supportano la sostituzione pianificata.

• Verificare la presenza di danni visibili, scolorimento, corrosione o segni di surriscaldamento.
• Esaminare le registrazioni dei viaggi o gli allarmi di sistema laddove sono disponibili funzioni di monitoraggio.
• Esaminare gli interventi ripetuti anziché ripristinare ripetutamente l'interruttore senza identificare la causa.
• Confermare che i terminali, le disposizioni di montaggio e gli involucri rimangano in condizioni adeguate.
• Sostituire i dispositivi difettosi o danneggiati con prodotti dotati di classificazioni e approvazioni adeguate.

Un interruttore che scatta ripetutamente potrebbe rispondere correttamente a un sovraccarico, un cortocircuito, un guasto dell'apparecchiatura o una condizione operativa non idonea. Un tecnico qualificato dovrebbe determinare la causa prima di rimettere in servizio il sistema.
