Come scegliere l'interruttore automatico giusto per fornire protezione da cortocircuito e sovraccarico?

Scenari diversi richiedono diversi tipi di interruttori automatici per garantire protezione adeguata e facilità di installazione:

Scenari residenziali/civili

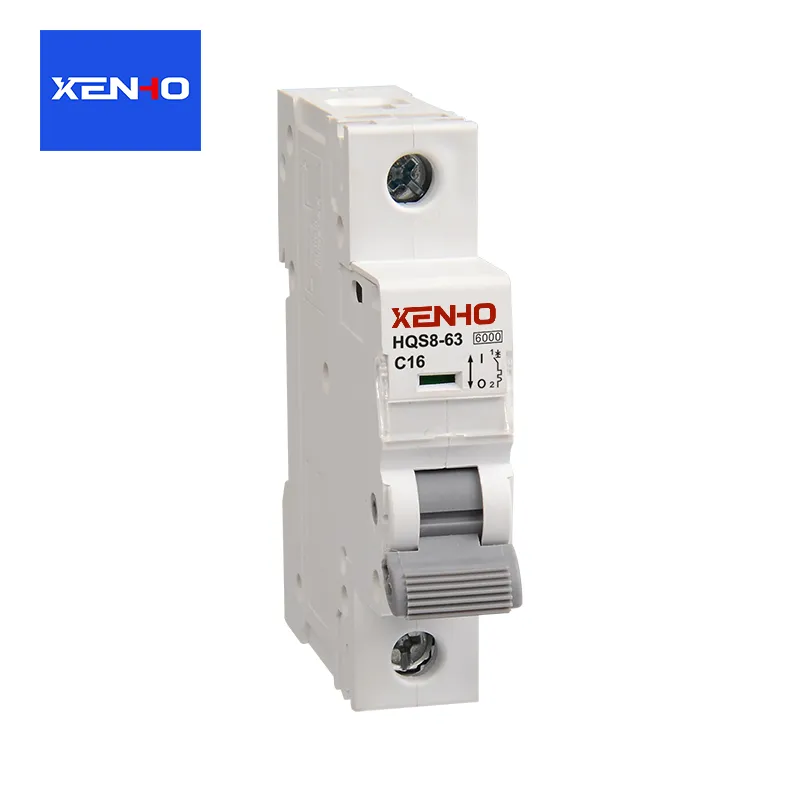

SelezionareCircuito in miniatura Breakers(MCB)

Caratteristiche: dimensioni ridotte, basso costo, sgancio magnetotermico integrato (che fornisce protezione sia da sovraccarico che da cortocircuito), adatto per il montaggio su guida DIN in scatole di distribuzione;

Suggerimenti per la selezione: utilizzare la curva B per i circuiti di illuminazione, la curva C per i circuiti di presa/aria condizionata e la curva C/D per apparecchi ad alta potenza (come i condizionatori d'aria 3P).

 Scenari industriali/commerciali (corrente di carico elevata)

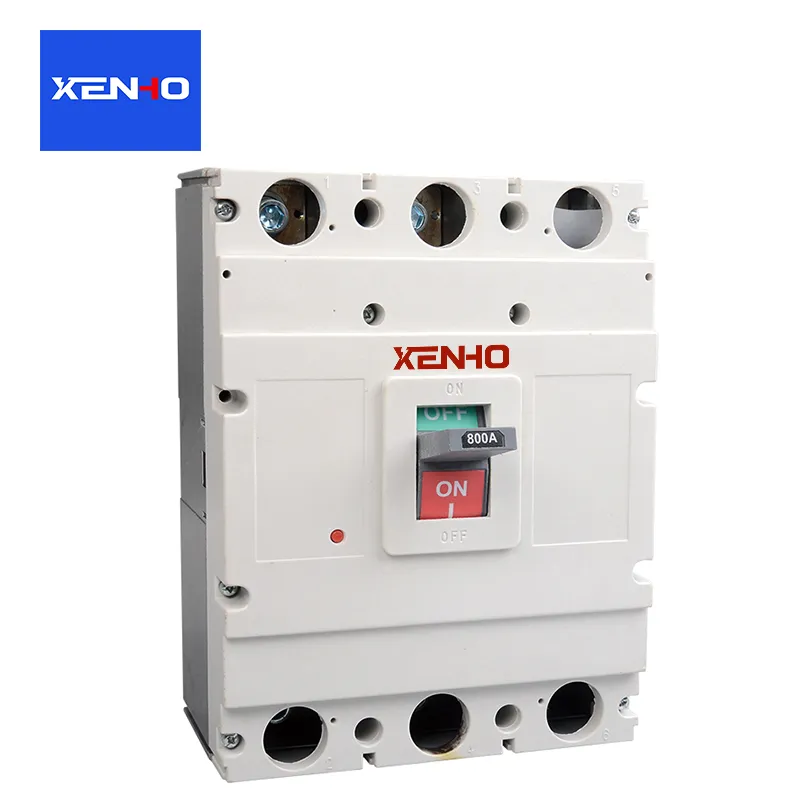

Corrente 63~630A: SelezionareInterruttori automatici scatolati(MCCB), che supporta il funzionamento manuale/elettrico, forte capacità di interruzione e funzionalità espandibile con accessori opzionali;

Corrente >630A: SelezionareInterruttori automatici aerei(ACB), utilizzato per le linee/connessioni bus in entrata nelle sale di distribuzione dell'energia, fornendo protezione selettiva per prevenire interruzioni di corrente su larga scala durante i guasti.

 Scenari con requisiti di sicurezza personale umidi/alti

SelezionareInterruttori differenziali(RCBO), che integra la protezione dalle perdite sulla base dell'MCB, fornendo tripla protezione contro "sovraccarico + cortocircuito + perdite", adatto per bagni, cucine e circuiti esterni.

Punti chiave da evitare nella scelta degli interruttori automatici

Evitare il "sovradimensionamento": l'utilizzo di un interruttore automatico con una corrente nominale elevata per proteggere un circuito di piccola corrente (ad esempio, un interruttore automatico da 100 A che protegge un circuito di illuminazione da 10 A) comporterà il mancato intervento in tempo durante il sovraccarico/cortocircuito;

Il potere di interruzione non può essere "sottospecificato": l'estremità in ingresso deve selezionare un potere di interruzione di alto livello (ad esempio 10 kA), altrimenti l'interruttore potrebbe esplodere durante un cortocircuito;

La selezione errata della curva è un errore fondamentale: l'utilizzo di una curva B per i circuiti motore causerà frequenti interventi fastidiosi, mentre l'utilizzo di una curva D per i circuiti di illuminazione ridurrà la sensibilità della protezione da sovraccarico.
